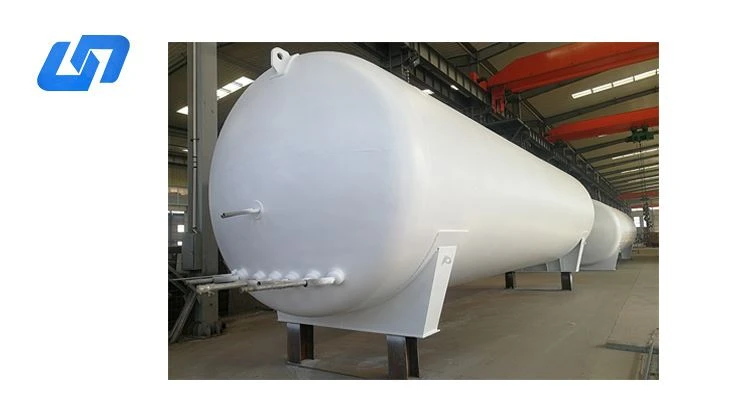

کم درجہ حرارت سٹوریج ٹینک 60 LNG

کم درجہ حرارت کا ذخیرہ کرنے والا ٹینک ایک عمودی یا افقی ڈبل لیئر ویکیوم موصل اسٹوریج ٹینک ہے جو مائع آکسیجن، نائٹروجن، آرگن، کاربن ڈائی آکسائیڈ اور دیگر ذرائع ابلاغ کو ذخیرہ کرنے کے لیے استعمال ہوتا ہے۔ اندرونی لائنر کا مواد austenitic سٹینلیس سٹیل ہے؛ بیرونی کنٹینر کا مواد Q235-B, Q245R، یا 345r ہے قومی ضوابط کے مطابق صارف کے مختلف علاقوں کے مطابق۔ اندرونی اور بیرونی کنٹینر کا اندرونی تہہ موتیوں کی ریت یا ایلومینیم ورق، موصلیت کاٹن، اور ویکیومڈ سے بھرا ہوا ہے۔

مائع قدرتی گیس کو کم درجہ حرارت والے اسٹوریج ٹینک میں ذخیرہ کیا جانا چاہیے، جو عام طور پر اندرونی ٹینک اور ایک بیرونی ٹینک پر مشتمل ہوتا ہے اور تھرمل موصلیت کے مواد سے بھرا ہوتا ہے۔

اہم حصے

اندرونی ٹینک

اسے "میمبرین ٹینک" کے نام سے بھی جانا جاتا ہے، یہ کم درجہ حرارت والی سٹیل شیٹ سے بنا مائع تنگ اور لچکدار مواد والا آلہ ہے۔ اسے ہائیڈرولک سر کو موصلیت میں منتقل کرنا ضروری ہے۔ پتلی فلموں کے طور پر استعمال ہونے والے مواد میں کم درجہ حرارت، کافی سختی اور اچھی پراسیس ایبلٹی کی خصوصیات ہونی چاہئیں۔ نکل سٹیل، سٹینلیس سٹیل یا ایلومینیم کھوٹ عام طور پر استعمال ہوتے ہیں۔

موصلیت کی پرت

حرارت کی موصلیت کی تہہ نہ صرف ہائیڈرولک ہیڈ کو بیرونی ٹینک میں منتقل کرتی ہے بلکہ گیسیفیکیشن کی مقدار، ٹینک کی اندرونی اور بیرونی دیواروں کے درمیان درجہ حرارت کے فرق اور نتیجے میں درجہ حرارت کے فرق کے تناؤ کو بھی کم کرتی ہے۔ اس کے علاوہ اس میں ’’فلم‘‘ کو ٹھیک کرنے کا کام بھی ہوتا ہے۔ لہذا، یہ ضروری ہے کہ تھرمل موصلیت کی پرت کی تھرمل چالکتا چھوٹی ہو اور کافی طاقت ہو۔ جو مواد ان شرائط کو پورا کر سکتا ہے وہ ہیں سخت فوم ایتھائل کاربامیٹ، فوم گلاس، پرلائٹ اور سخت فوم فینولک رال۔ گرمی کی موصلیت کے مواد کی گرمی کی موصلیت کی کارکردگی اور معیشت کو بہتر بنانے کے لئے، پاؤڈر، فائبر، پلیٹ اور دیگر گرمی کی موصلیت کے مواد کی گرمی کی موصلیت کا طریقہ استعمال کیا جا سکتا ہے.

جب ایل این جی ٹینک میں ڈالی جاتی ہے، ٹینک کی اندرونی دیوار سکڑ جاتی ہے۔ دوسری صورت میں، جب LNG مکمل طور پر خارج ہو جائے گا، ٹینک میں درجہ حرارت آہستہ آہستہ بڑھے گا، اور اندرونی ٹینک کی دیوار اسی کے مطابق پھیلے گی۔ اندرونی اور بیرونی ٹینکوں کے درمیان میں بھرا ہوا پاؤڈر تھرمل موصلیت کا مواد اندرونی ٹینک کی دیوار کے بار بار پھیلنے اور سکڑنے کی وجہ سے تنگ ہو جاتا ہے۔ لہذا، اندرونی ٹینک کے قریب مضبوط توسیع کے ساتھ تھرمل موصلیت کی پرت کی ایک تہہ ڈالنا ضروری ہے۔ تھرمل موصلیت کی پرت کی موٹائی اندرونی ٹینک کی دیوار کی توسیع اور سکڑاؤ کے لیے موزوں ہے، اور ٹینک کے محفوظ آپریشن کو یقینی بنانے کے لیے اندرونی ٹینک کی دیوار کی توسیع اور سنکچن میں بفر کا کردار ادا کرتی ہے۔

بیرونی ٹینک (جسے کین باڈی بھی کہا جاتا ہے)

بیرونی ٹینک وہ خول ہے جو ہر قسم کا بوجھ برداشت کر سکتا ہے۔ اس میں کافی طاقت ہونی چاہیے۔ استعمال ہونے والے مختلف مواد کے مطابق، اسے درج ذیل اقسام میں تقسیم کیا جا سکتا ہے: منجمد مٹی کی دیوار، سٹیل کی دیوار، مضبوط کنکریٹ کی دیوار اور prestressed کنکریٹ کی دیوار۔

① منجمد مٹی کی دیوار۔ منجمد مٹی کی دیوار اور گرمی کی موصلیت کا احاطہ ہوا سے بند جگہ کو بیرونی ٹینک کے طور پر تشکیل دیتا ہے، جسے پٹ اسٹوریج بھی کہا جاتا ہے۔ تعمیر کے دوران، اندرونی ٹینک کے ارد گرد کی مٹی کولنگ پائپ کے ذریعے جم جاتی ہے۔ گڑھے کو کام میں ڈالنے کے بعد، کم درجہ حرارت کا مائع ارد گرد کی منجمد حالت کو برقرار رکھے گا، اور منجمد مٹی کی تہہ سال بہ سال پھیلے گی، اس لیے بخارات کا نقصان بھی سال بہ سال کم ہوگا۔ اس کے علاوہ، گڑھے کے نیچے سب سے زیادہ ناقابل تسخیر چٹان یا مٹی کی تہہ ہونی چاہیے۔

② سٹیل کی دیوار (بشمول مصر دات اور ایلومینیم)۔ یہ صرف مائع قدرتی گیس کے اوپر والے زمینی کم درجہ حرارت کے ذخیرہ کرنے والے ٹینک پر لاگو ہوتا ہے، جو عام عام درجہ حرارت کے ذخیرہ کرنے والے ٹینک سے مختلف ہوتا ہے۔ یہ غور کرنے کی ضرورت ہے کہ ٹینک کے نیچے کی زمین مٹی کے جمنے اور پھیلنے کی وجہ سے ابل رہی ہے، جس سے ٹینک کو نقصان پہنچ سکتا ہے۔ اس لیے زمینی مٹی کو جمنے سے روکنے کے لیے اقدامات کرنے چاہئیں۔ عام طور پر، مندرجہ بالا گراؤنڈ اسٹوریج ٹینک کو فرش کی قسم اور بلند قسم میں تقسیم کیا جاسکتا ہے۔ فرش کی قسم کے نچلے حصے کو پرلائٹ کنکریٹ سے موصل کیا جاتا ہے، گرم ہوا یا گرم پانی ایمبیڈڈ پائپوں میں داخل کیا جاتا ہے، یا مٹی کو جمنے سے روکنے کے لیے فاؤنڈیشن میں الیکٹرک ہیٹر کو پہلے سے سیٹ کیا جاتا ہے۔ ایلیویٹڈ قسم ٹینک چیسس کو کالموں کے ساتھ سہارا دینا ہے تاکہ اسے زمین سے الگ کیا جا سکے، ٹینک اور زمین کے درمیان ہوا کو بلاک نہ کیا جائے، مائع قدرتی گیس کو زمین پر بڑی مقدار میں گرمی جذب کرنے سے روکا جائے، اور مٹی کو جمنے سے بچایا جائے۔

③ مضبوط کنکریٹ کی دیوار اور دباؤ والی کنکریٹ کی دیوار۔ یہ دو قسم کی بیرونی دیواریں زیر زمین ٹینک کے خول کے لیے اہم مواد ہیں، جن کے درج ذیل فوائد ہیں:

a مضبوط کنکریٹ اور پریس اسٹریسڈ کنکریٹ کم درجہ حرارت والے اچھے مواد ہیں۔ یہاں تک کہ اگر جھلی کو نقصان پہنچا ہے تو، کم درجہ حرارت کا ذخیرہ کرنے والا سیال بیرونی دیوار کو نقصان نہیں پہنچائے گا جب یہ دباؤ والی کنکریٹ کی دیوار سے رابطہ کرتا ہے۔

ب اچھی پائیداری، زمینی پانی سے خراب نہیں، ٹوٹنے والا نہیں؛

c اس میں مائع کی سختی اور اچھی زلزلہ کی کارکردگی ہے۔

60LNG کم درجہ حرارت والے اسٹوریج ٹینک کی خصوصیات

کم درجہ حرارت والے اسٹوریج ٹینک 60 LNG سے مراد 60 کیوبک میٹر کی گنجائش والا ذخیرہ کرنے والا ٹینک ہے جو کم درجہ حرارت پر مائع قدرتی گیس (LNG) کو ذخیرہ کرنے کے لیے ڈیزائن کیا گیا ہے۔ ایل این جی قدرتی گیس ہے جسے تقریباً -162 ڈگری تک ٹھنڈا کیا جاتا ہے، جس وقت یہ مائع بن جاتی ہے اور اس کا حجم تقریباً 600 گنا کم ہو جاتا ہے۔

ایل این جی کو بہت کم درجہ حرارت اور زیادہ دباؤ پر ذخیرہ اور منتقل کیا جاتا ہے، جس سے اعلیٰ کارکردگی والے اسٹوریج ٹینک کا استعمال ضروری ہو جاتا ہے۔ ٹائٹینیم جیسے مواد سے بنی اس میں بہترین سنکنرن مزاحمت، کم درجہ حرارت کی طاقت، اور تھرمل چالکتا ہے، جس کی وجہ سے وہ ایل این جی انڈسٹری میں استعمال کے لیے موزوں ہیں۔

60 LNG کا کم درجہ حرارت ذخیرہ کرنے والا ٹینک ہائی پریشر، کم درجہ حرارت والی مائع قدرتی گیس کے ساتھ ساتھ دیگر کم درجہ حرارت والے مائعات جیسے مائع آکسیجن اور مائع نائٹروجن کو محفوظ کر سکتا ہے۔ ان ٹینکوں کو جدید ٹیکنالوجی اور عمل کے ساتھ ڈیزائن اور تیار کیا گیا ہے تاکہ یہ یقینی بنایا جا سکے کہ وہ ان مواد کی محفوظ اسٹوریج اور نقل و حمل کے لیے درکار انتہائی حالات کا مقابلہ کر سکتے ہیں۔

کم درجہ حرارت والے اسٹوریج ٹینک ایل این جی سپلائی چین کے اہم اجزاء ہیں، جو توانائی کے اس اہم وسائل کی محفوظ اور موثر اسٹوریج اور نقل و حمل کو قابل بناتے ہیں۔ ان ٹینکوں کی تیاری میں اعلیٰ معیار کے مواد اور جدید مینوفیکچرنگ کے عمل کا استعمال اس بات کو یقینی بنانے میں مدد کرتا ہے کہ یہ پائیدار اور قابل اعتماد ہیں، طویل سروس لائف کے ساتھ۔
